Boutons-poussoirs à faible course

Boutons-poussoirs à faible course

POLYVALENTS ET PERSONNALISÉS
  1. Page d'accueil
  2. Ι HMI
  3. Ι Boutons-poussoirs à faible course

Les boutons-poussoirs à faible course RAFI MICON, RACON et RF se distinguent par leur taille et leur force d’appui. Ils peuvent être utilisés de manière aussi polyvalente et personnalisée que vous en avez besoin pour votre application. Les boutons-poussoirs à faible course RAFI se caractérisent par leurs haptique et tactilité précises.

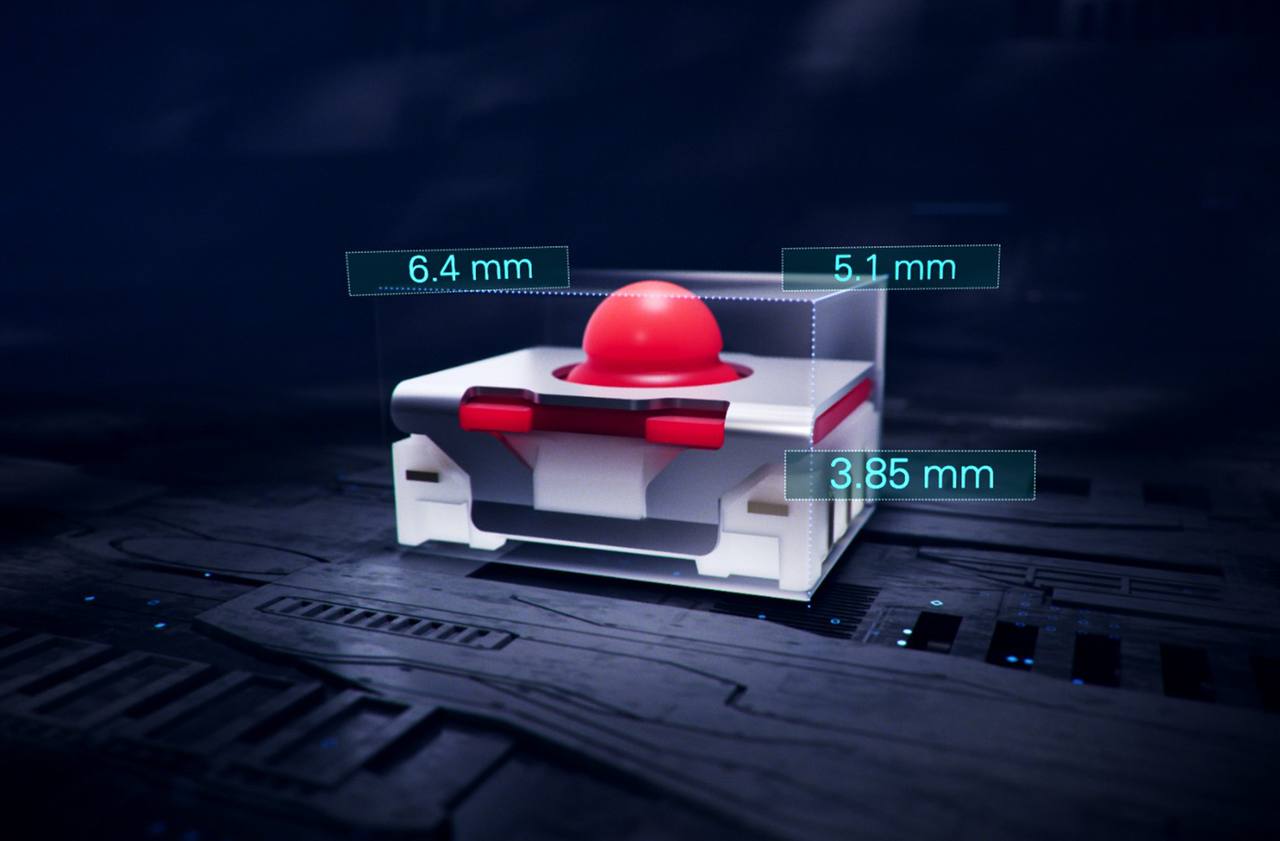

RAFI MICON 5 S
MICON 5 S

POLYVALENTS

Grâce à l’indice de protection IP 54/X7 accru, les boutons-poussoirs à faible course MICON 5 S (sealed) peuvent être mis en œuvre sur des circuits imprimés rendus résistants aux influences de l’environnement par enrobage, peinture ou nano-revêtement. Combiné à la gamme d’accessoires complète, le MICON 5 S devient une solution universelle pour presque toutes les applications. Différentes longueurs, formes et possibilités d’éclairage sont disponibles à cet effet.

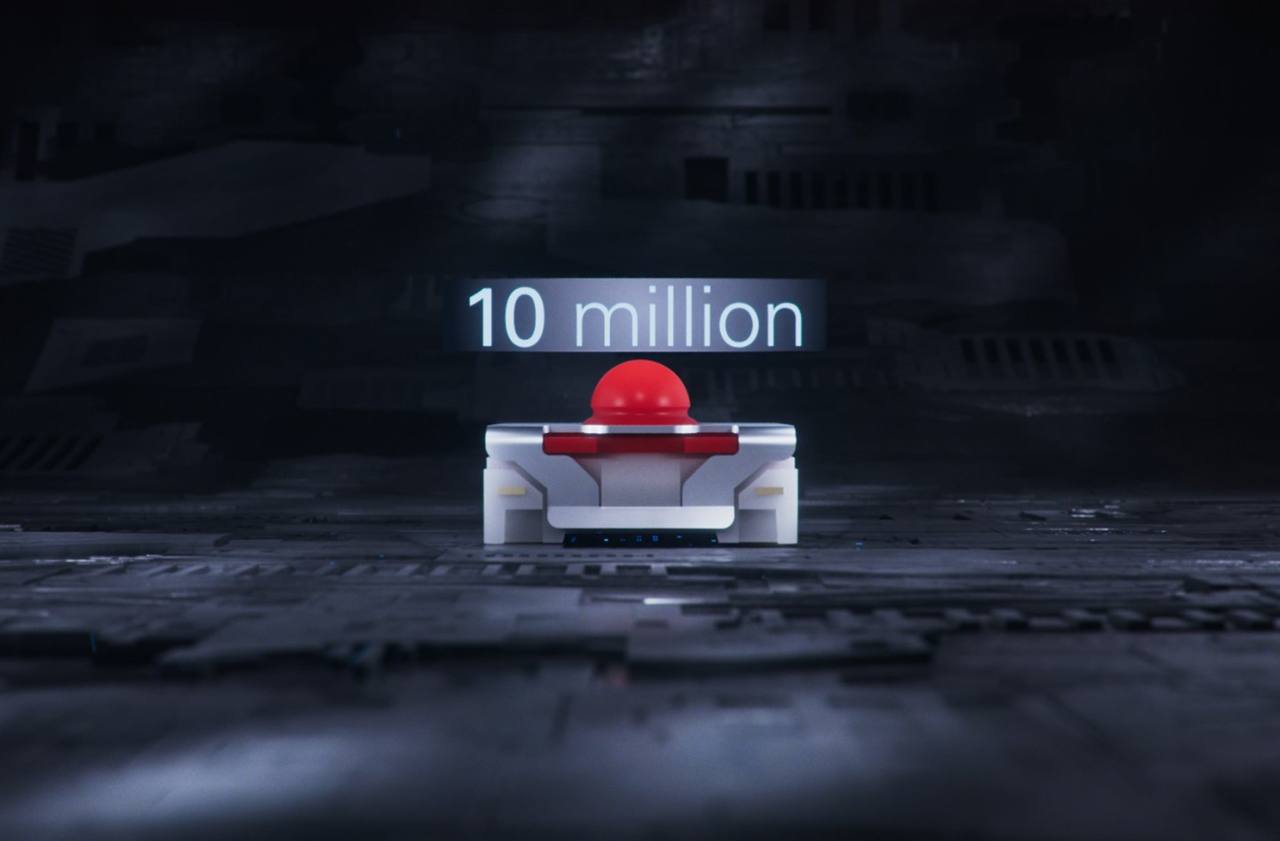

RAFI MICON 5 SL
MICON 5 SL

Durable

Le nouveau MICON 5 SL est la réponse aux applications dans lesquelles les boutons-poussoirs à faible course sont fréquemment actionnés. Avec une durée de vie pouvant atteindre jusqu’à dix millions de cycles d’actionnement, le MICON 5 SL (sealed & extended lifetime) convient de préférence à un usage dans les joysticks ou autres dispositifs de commande soumis à des sollicitations particulièrement importantes. Les variantes SL existent en CMS et avec deux forces d’appui différentes.

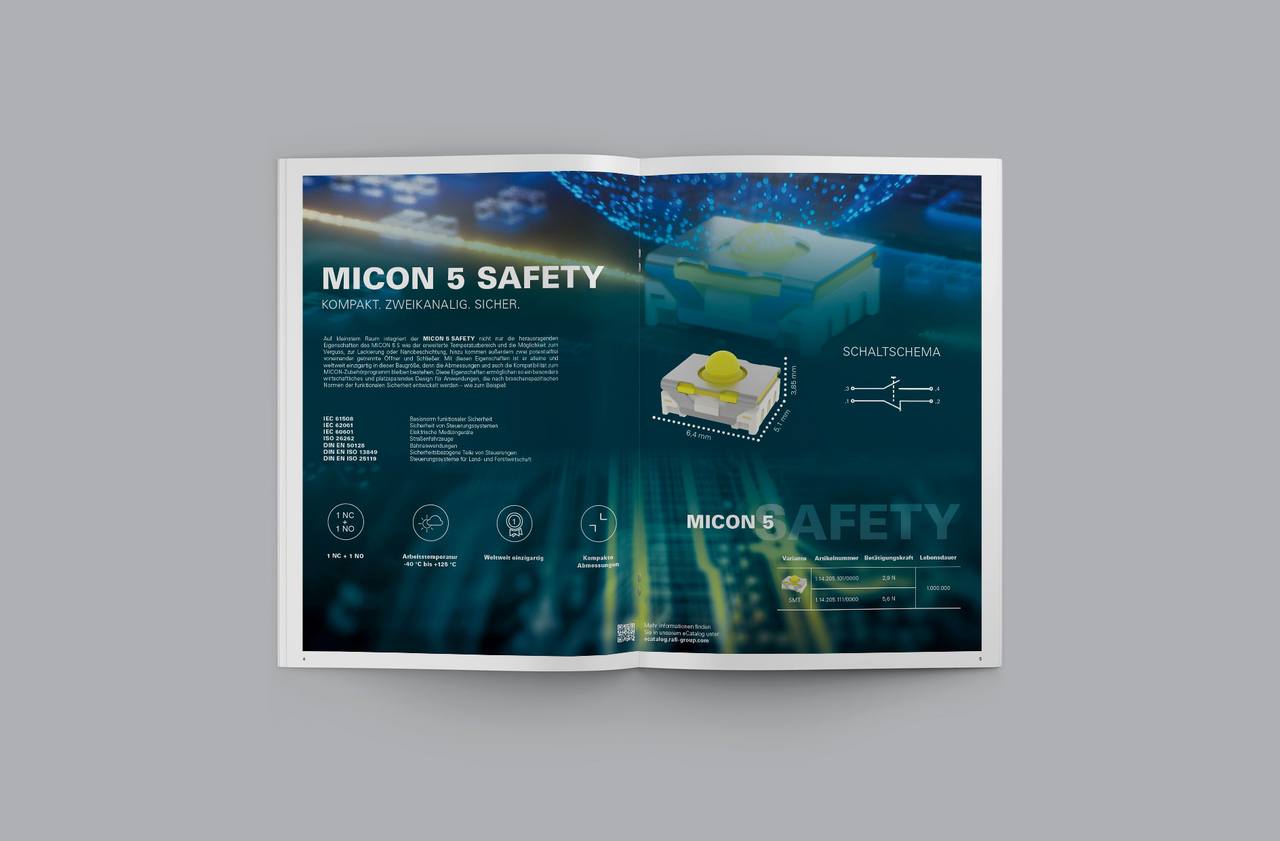

RAFI MICON 5 SAFETY
MICON 5 SAFETY

DEUX CANAUX

Le MICON 5 SAFETY intègre dans le plus faible encombrement non seulement les remarquables caractéristiques du MICON 5 S, mais aussi deux contacts de fermeture et contacts de rupture sans potentiel, séparés les uns des autres. Il est unique au monde dans cette taille.

Ses propriétés permettent un design particulièrement économique peu encombrant pour les applications développées selon des normes spécifiques à une branche en matière de sécurité fonctionnelle, telles que :

IEC 61508                    Norme de base de la sécurité fonctionnelle
IEC 62061                    Sécurité de systèmes de commande
IEC 60601                    Équipements électromédicaux
ISO 26262                    Véhicules routiers
DIN EN 50128              Applications ferroviaires
DIN EN ISO 13849       Parties des systèmes de commande relatives à la sécurité
DIN EN ISO 25119       Systèmes de commande pour l’exploitation agricole

VIDÉO

MICON 5

Petit bouton-poussoir, grand effet : les boutons-poussoirs à faible course de la série MICON 5 convainquent par leur retour tactile exceptionnel. Les contacts dorés intégrés garantissent à cet effet une commande de touche fiable.

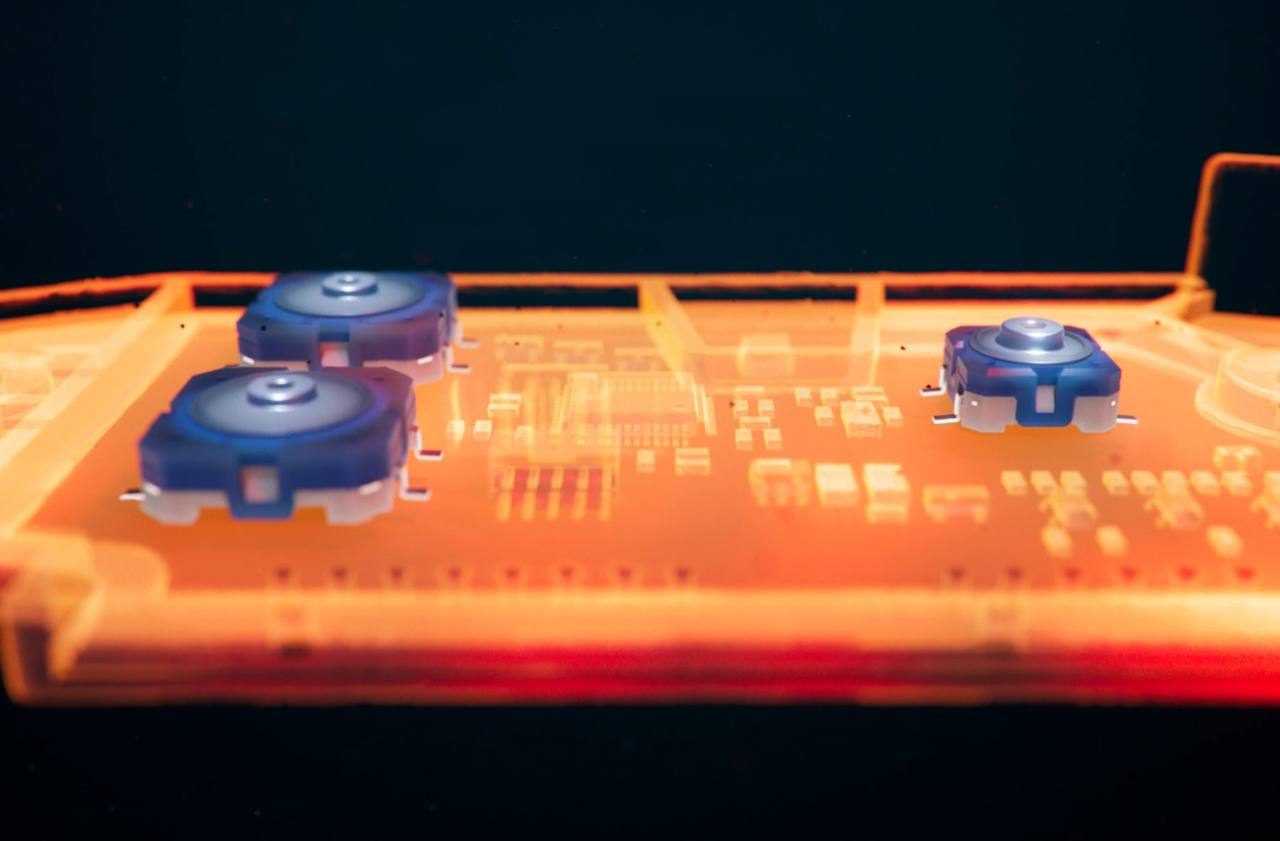

RAFI RACON ST
RACON ST

Variable

Tout comme le MICON 5 S, le RACON ST (sealed & extended temperature), est hermétique et peut ainsi être mis en œuvre sur des circuits imprimés rendus résistants aux influences de l’environnement par enrobage, peinture ou nano-revêtement.

Grâce à une résistance extrême à la température de -40 °C à +125 °C, le RACON ST convient parfaitement à des applications en automobile ou applications comparables en extérieur. Un système de contact étanche et robuste, à base d’or, le rend par ailleurs résistant et lui confère de la sécurité de commutation. Il en résulte une utilisation absolument fiable pour au moins un millions de cycles d’actionnement.

VIDÉO

RACON ST

Le RACON ST s’intègre à votre système de commande comme sur-mesure. Pour chaque projet, la série offre les boutons-poussoirs à faible course appropriés : les variantes RACON 8 ST et RACON 12 ST se différencient par leurs dimensions et leurs forces d’appui. Tous deux existent aussi en variantes CMS et THT.

RF 15/19
RF 15/19

ÉPROUVÉ

Avec la série RF, RAFI vous propose une référence aujourd’hui incontournable de la conception des boutons-poussoirs – RF 15 de dimensions 15 x 15 mm, et RF 19, 19 x 19 mm. Le bouton-poussoir à faible course peut déployer son éclairage sur toute la surface, sa tactilité exceptionnelle et son excellente acoustique dès la mise en place de systèmes de saisie plats avec capots ou films décoratifs.

  • Retour tactile particulier
  • Durée de vie élevée
  • Différentes possibilités d’éclairage – sur toute la surface ou ponctuel
  • Boutons-poussoirs pour claviers à membrane ou sous capots

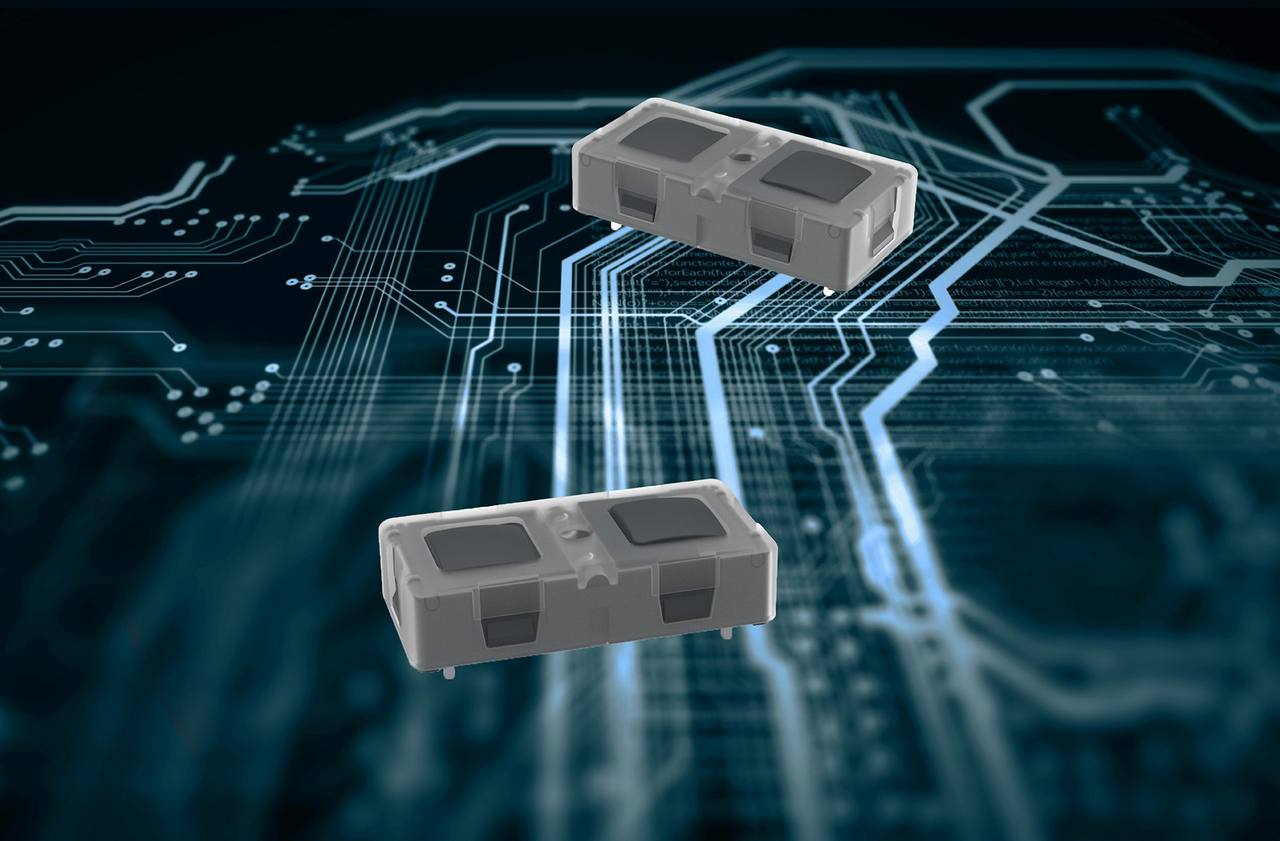

RAFI KN 19 - COMMUTATEUR DE RÉSEAU SOUS MEMBRANE
KN 19

COMMUTATEUR DE RÉSEAU SOUS MEMBRANE

Le commutateur de réseau à faible course KN 19 est unique au monde et peut commuter 250 V en toute sécurité avec une course d’à peine 0,55 mm. Cette caractéristique permet de l’utiliser dans des systèmes de saisie plats sous le film décoratif. Cela signifie que le commutateur de réseau ne nécessite aucun passage dans le film de façade et que le KN 19 peut être intégré facilement dans le design de ce film. Grâce à sa hauteur de construction standard de 9,7 mm, le commutateur de réseau peut être combiné avec d’autres boutons-poussoirs à faible course et composants électroniques RAFI sur un circuit imprimé commun.
