RAFIX - FLEXIBLES ET FIABLES

RAFIX

FLEXIBLES ET FIABLES
  1. Page d'accueil
  2. Ι HMI
  3. Ι auxiliaires de commande et de notification
  4. Ι RAFIX

Les séries RAFIX sont modulaires. Elles comportent un élément d’actionnement et un élément de commutation. Cela vous permet de stocker uniquement les pièces détachées et de les assembler individuellement, comme dans un système modulaire. Les possibilités de combinaison en production et lors du montage final sont ainsi pratiquement illimitées. Aucun souhait ne reste ainsi insatisfait – et si tel est le cas, nous vous proposons bien évidemment une solution personnalisée. Fondamentalement, les séries RAFIX se distinguent par l’encastrement, les types de raccordement et les ouvertures d’emplacement de 16,2 mm à 30,3 mm.

RAFIX - FLEXIBLES ET FIABLES
RAFIX 22 FS+

AUXILIAIRES DE COMMANDE

La série d’auxiliaires de commande RAFIX 22 FS+ se distingue par sa polyvalence et sa modularité – les possibilités de combinaison et d’individualisation sont pratiquement illimitées. Différents éléments d’actionnement et d’affichage veillent à une capacité d’utilisation idéale de votre machine ou de votre appareil. Un concept de design moderne et variable vous permet d’adapter de manière personnalisée les auxiliaires de commande à votre système. Les hublots et bagues frontales peuvent être sélectionnés en fonction des couleurs de design de votre entreprise – une augmentation de la valeur d’identification et de l’exclusivité de vos produits. Tous les éléments d’actionnement de cette série peuvent être combinés avec les éléments de commutation de la technologie FS.

  • Retour tactile particulier
  • Idéal pour une utilisation avec des gants
  • Les éléments de commutation PCB de la technologie FS minimisent les erreurs de montage
  • L’adaptateur à faible course assure également une course de commutation réduite des boutons-poussoirs à contact de fermeture. C’est là que notre MICON 5 est utilisé
  • Technologie FLEXLAB pour un marquage aisé et individuel des boutons poussoirs
  • Adaptation du design grâce à différentes variations de la bague frontale
  • Indice de protection : IP65 en façade
  • Éléments de commutation avec contacts argentés (max. 250 V/4 A) ou contacts dorés (max. 35 V/100 mA)
  • Types de raccordement : connexion sur circuit imprimé, connexion pour cosses
TÉLÉCHARGER LA BROCHURE
RAFIX 22 FSR - une série spécialement conçue pour vos applications et pour entrer dans le vif du sujet
RAFIX 22 FSR

ÉLÉMENTS D’ACTIONNEMENT

Poussière, saleté, lubrifiants, humidité, chaleur et froid : des solutions sont demandées aux limites. RAFIX 22 FSR relève le défi – une série spécialement conçue pour vos applications et pour entrer dans le vif du sujet. Dans des conditions défavorables, les actionneurs et éléments de commutation dévoilent leurs particularités : robustesse, rentabilité et savoir-faire, sur la base de la technologie FS éprouvée. Le RAFIX 22 FSR résiste à des influences défavorables. Le faible encastrement des éléments de commutation permet d’économiser de l’espace et assure un montage rapide. Avec des couleurs et formes combinables individuellement, boutons-poussoirs et actionneurs garantissent l’orientation et une valeur d’identification claire. Les éléments d’actionnement sont combinés aux éléments de commutation de la technologie FS.

  • Insensibles à l’humidité, robustes, résistants aux variations de température
  • Résistants à la saleté et à la poussière
  • Encastrement de 9,2 mm (PCB) ou 27 mm (QC)
  • Acier inoxydable de grande qualité permettant une stabilité et une robustesse élevées
  • Indice de protection : jusqu’à IP69
  • Éléments de commutation avec contacts argentés (max. 250 V/4 A) ou contacts dorés (max. 35 V/100 mA)
  • Types de raccordement : connexion sur circuit imprimé, connexion pour cosses
TÉLÉCHARGER LA BROCHURE
Les auxiliaires de commande RAFIX 30 FS+ attirent tous les regards et brillent par les atouts éprouvés de la technologie FS
RAFIX 30 FS+

AUXILIAIRES DE COMMANDE

Les auxiliaires de commande RAFIX 30 FS+ attirent tous les regards et brillent par les atouts éprouvés de la technologie FS. Les deux variantes d’éléments de commutation « Quick Connect » (QC) et le montage sur circuit imprimé (PCB) permettent de réaliser des concepts de boîtier plats. En résumé : RAFIX 30 FS+ est l’alternative pour un montage plat avec une exigence de design élevée. Les domaines d’utilisation sont nombreux, comme pour les autres séries RAFIX. RAFIX 30 FS+ est particulièrement utilisé en technique d’automatisation, mais aussi là où le design et l’aspect occupent une place importante. Les éléments d’actionnement sont combinés aux éléments de commutation de la technologie FS.

  • Retour tactile particulier
  • Idéal pour une utilisation avec des gants
  • Les éléments de commutation PCB de la technologie FS minimisent les erreurs de montage
  • L’adaptateur à faible course assure également une course de commutation réduite des boutons-poussoirs à contact de fermeture. C’est là que notre MICON 5 est utilisé.
  • Technologie FLEXLAB pour un marquage aisé et individuel des boutons-poussoirs
  • Indice de protection : IP65
  • Éléments de commutation avec contacts argentés (max. 250 V/4 A) ou contacts dorés (max. 35 V/100 mA)
  • Types de raccordement : connexion sur circuit imprimé, connexion pour cosses
TÉLÉCHARGER LA BROCHURE
La technologie innovante d’éléments de commutation sert de nouvelle référence dans le monde des auxiliaires de commande
TECHNOLOGIE FS

Fast & Slim

La technologie innovante d’éléments de commutation sert de nouvelle référence dans le monde des auxiliaires de commande. Le concept de montage polyvalent fait des séries RAFIX 22 FS+, RAFIX 22 FSR et RAFIX 30 FS+ la solution économique. La structure du système est flexible et modulaire. Chaque élément de commutation de la technologie FS peut être combiné avec chaque actionneur des trois séries. Nous faisons ici la distinction entre deux principes de montage.

[Translate to Französisch:] Die geringe Einbautiefe der Leiterplattenmontage PCB erlaubt es, Befehlsgeräte in flachen Systemen zu integrieren
TECHNOLOGIE FS

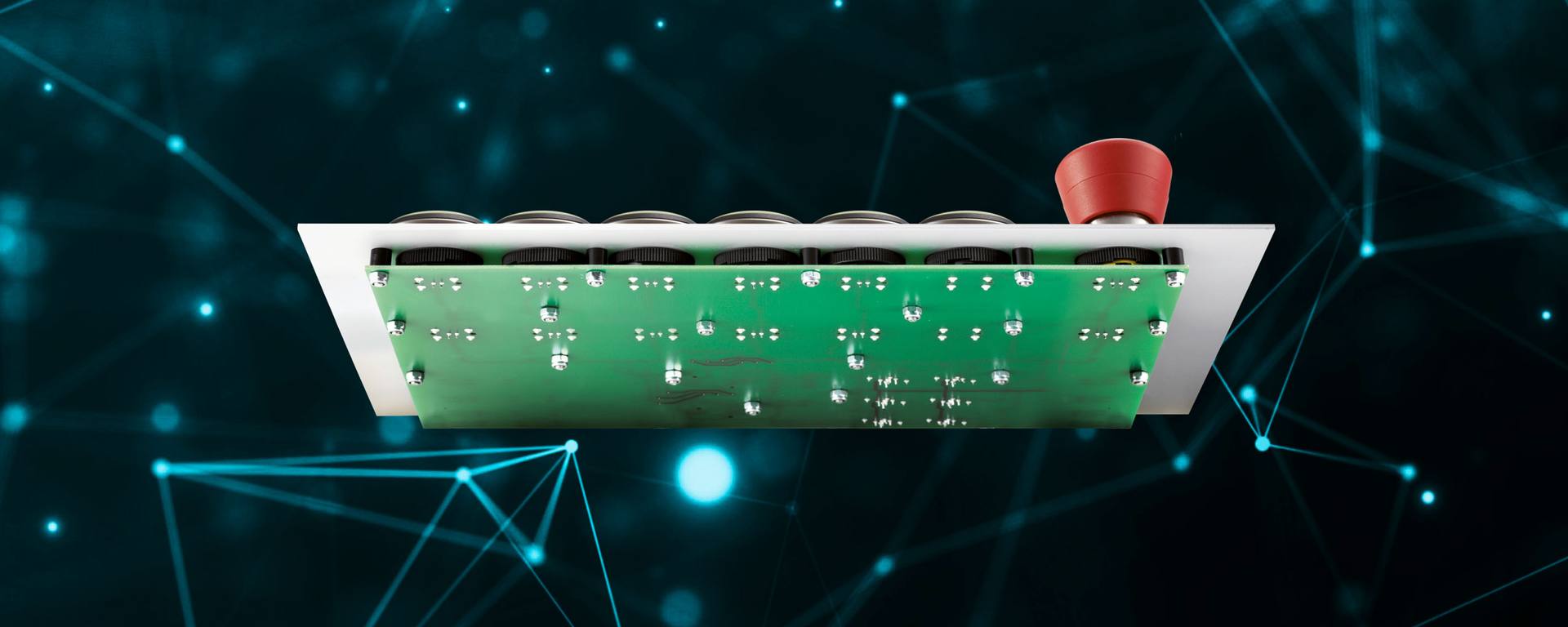

MONTAGE SUR CIRCUIT IMPRIMÉ PCB

Le faible encastrement permet d’intégrer des auxiliaires de commande dans des systèmes plats. Avec ce concept, vous économisez de l’espace, de la charge de travail et du matériel. En outre, les erreurs de montage sont pratiquement exclues, car le schéma des connexions est intégré dans le design des circuits imprimés. Il est en outre possible de réaliser de magnifiques panneaux de commande plats qui satisfont non seulement aux exigences fonctionnelles, mais qui se démarquent aussi par leur aspect.

Les éléments de commutation FS sont mis en place sur un circuit imprimé avec d’autres composants. Celui-ci est alors fixé derrière la platine avant avec les éléments d’actionnement et voyants de signalisation. Les élément de commutation sont alors « suspendus » derrière la platine avant, sous les éléments d’actionnement sur le circuit imprimé. Des LED CMS destinées à l’éclairage des actionneurs peuvent être disposées directement sous les élément de commutation, sur le circuit imprimé.

  • Encastrement RAFIX 22 FS+ et RAFIX 22 FSR : 9,2 mm
  • Encastrement RAFIX 30 FS+ : 15,8 mm
[Translate to Französisch:] Das QC-Prinzip ist die praktische Alternative für Anwendungen, bei denen die Realisierung einer Leiterplatte nicht lohnenswert ist
TECHNOLOGIE FS

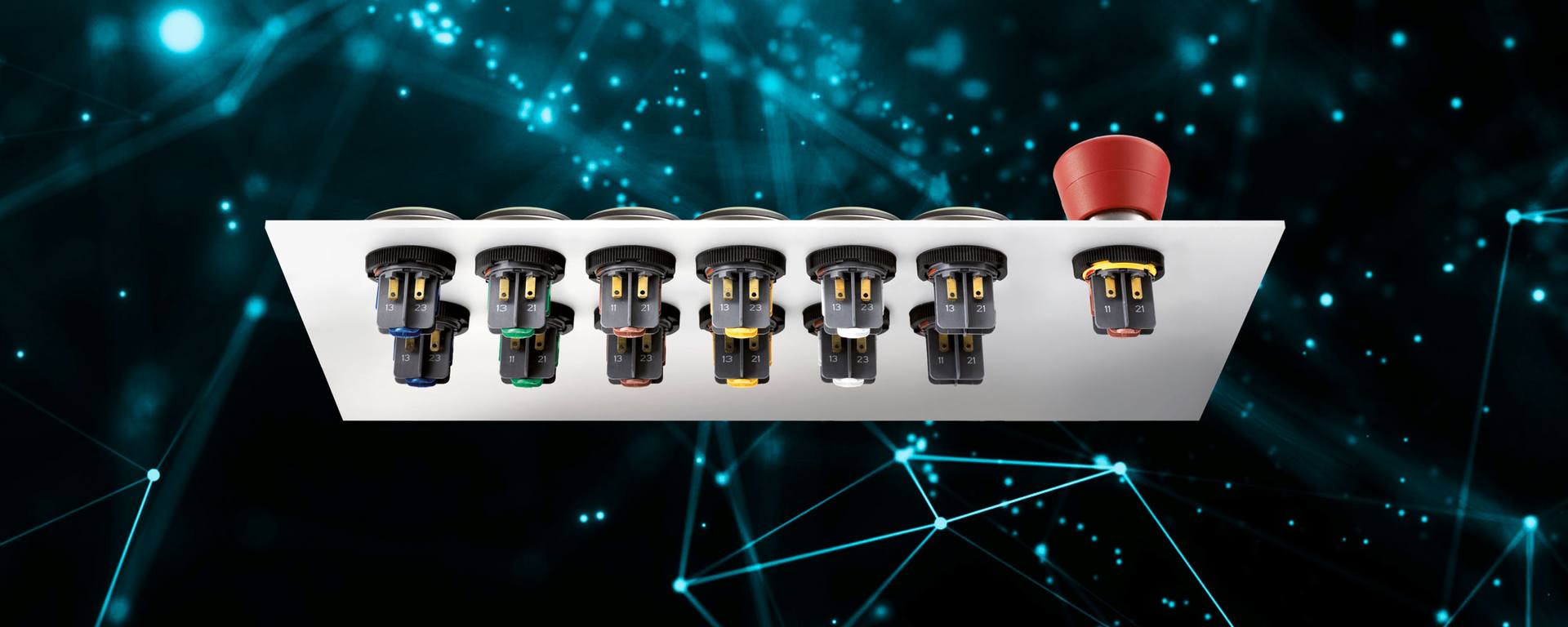

CONNEXION POUR COSSES QUICK CONNECT QC

Le principe QC est l’alternative pratique pour des applications dans lesquelles la réalisation d’un circuit imprimé n’est pas rentable. Les connexions par fiche plate (2,8 x 0,8 mm) permettent de câbler manuellement les éléments de commutation. Des clips LED de différentes couleurs, utilisables de manière individuelle, éclairent les actionneurs de façon homogène.

Les éléments de commutation QC ne se distinguent pas seulement des gammes d’auxiliaires de commande classiques par leur faible encastrement : aucun élément de connexion n’est nécessaire entre l’actionneur et l’élément de commutation. Un léger clic suffit pour que les deux éléments soient reliés de façon inamovible. Cela permet de les utiliser dans des environnements avec beaucoup de vibrations et de secousses. Le montage complet est réalisé sans outils et peut être effectué facilement à l’écart des postes de commande.

  • Encastrement RAFIX 22 FS+ et RAFIX 22 FSR : 26,8 mm
  • Encastrement RAFIX 30 FS+ : 32,8 mm
La série classique d’auxiliaires de commande RAFIX 22 QR est principalement utilisée dans la construction de machines, d’installations et de véhicules
RAFIX 22 QR

AUXILIAIRES DE COMMANDE

La série classique d’auxiliaires de commande RAFIX 22 QR est principalement utilisée dans la construction de machines, d’installations et de véhicules. Les actionneurs sont insensibles aux influences de l’environnement et offrent de grandes surfaces d’actionnement et d’affichage, ce qui permet de les utiliser même avec des gants. Différentes couleurs de bague frontale donnent à votre application un design incomparable. Les éléments de commutation de la série RAFIX 22 QR possèdent la capacité de commutation la plus élevée des auxiliaires de commande RAFI – jusqu’à 400 V ou 10 A. Leurs avantages résident dans le montage rapide et le câblage aisé depuis la face arrière. Cela permet de disposer les auxiliaires de commande de manière peu encombrante.

  • Robustes – ils conviennent également à une utilisation avec des gants
  • Parfaitement adaptés pour commuter des courants importants (max. 400 V/10 A)
  • Possibilité de juxtaposition serrée des actionneurs en raison du câblage axial par l’arrière
  • Adaptation du design grâce à différentes variations de la bague frontale
  • Indice de protection : IP65 en façade
  • Éléments de commutation avec contacts argentés (max. 400 V/10 A) ou contacts dorés (max. 35 V/100 mA)
  • Types de raccordement : connexion à vis, connexion pour cosses, ressort à cage
RAFIX 16/16F - Neuf éléments d’actionnement et d’affichage différents sont disponibles dans cette série d’auxiliaires de commande
RAFIX 16/16 F

AUXILIAIRES DE COMMANDE

Neuf éléments d’actionnement et d’affichage différents sont disponibles dans cette série d’auxiliaires de commande. À cet effet, vous pouvez choisir entre une forme du bord ronde, carrée ou carrée juxtaposable, pour laquelle les éléments d’actionnement peuvent être mis en contact sans soudure. Le diamètre de montage du RAFIX 16 est de 16,2 mm conformément au standard.

La série sœur RAFIX 16 F est utilisée en alternative au montage plat devant la platine avant – avec une ouverture d’emplacement ronde de 22,3 mm ou carrée de 23,1 x 23,1 mm. Pour la variante RAFIX 16 F avec forme du bord carrée, les éléments d’actionnement peuvent être juxtaposés sans soudure et sans jeu pour donner l’impression d’un champ de touches fermé.

  • Robustes – ils conviennent également à une utilisation avec des gants
  • Parfaitement adaptés pour commuter des courants importants (max. 250 V/6 A)
  • Possibilité de juxtaposition serrée des actionneurs en raison du câblage axial par l’arrière
  • Adaptation du design par différentes variations de la forme du bord
  • Indice de protection : IP65 en façade
  • Éléments de commutation avec contacts argentés (max. 250 V/6 A) ou contacts dorés (max. 35 V/0,25 A)
  • Types de raccordement : connexion à vis, connexion pour cosses, socle pour circuits imprimés
