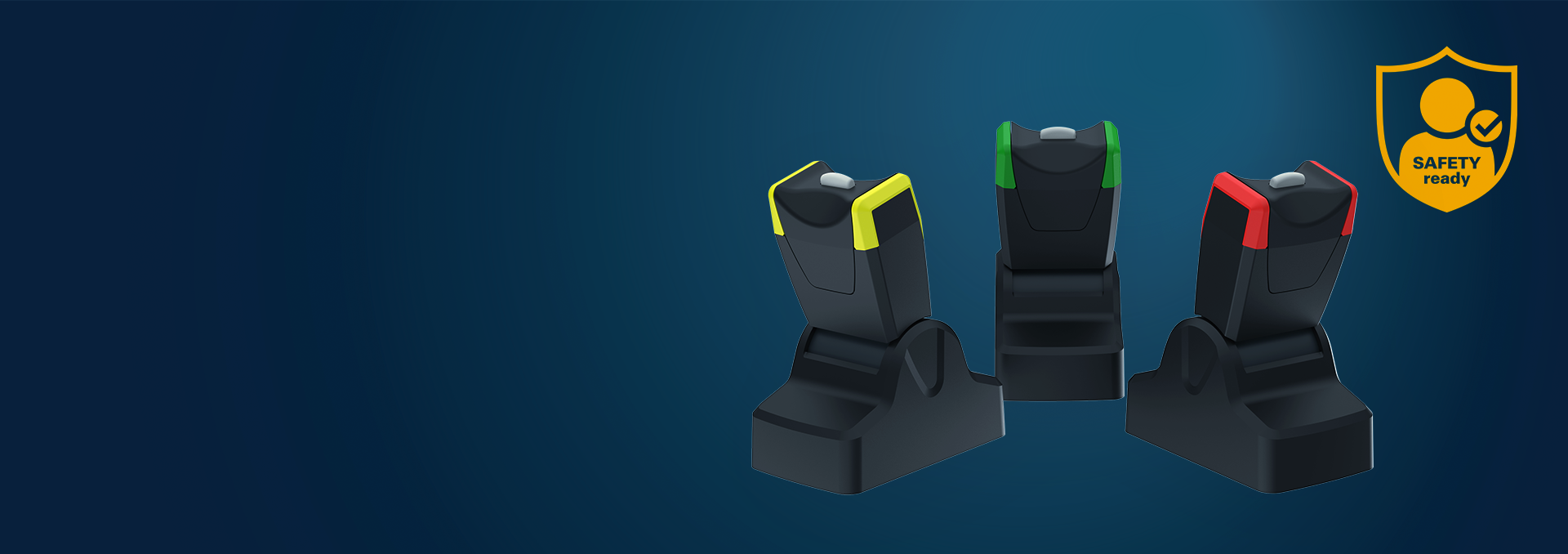

Linear Joystick

INTUITIVE LINEARBEDIENUNG FÜR MAXIMALE PRÄZISION UND SICHERHEIT
  1. Startseite
  2. Ι HMI
  3. Ι HMI-Plattformen

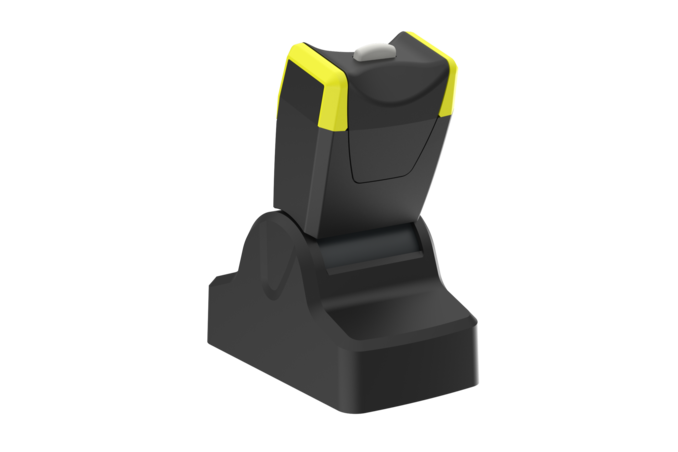

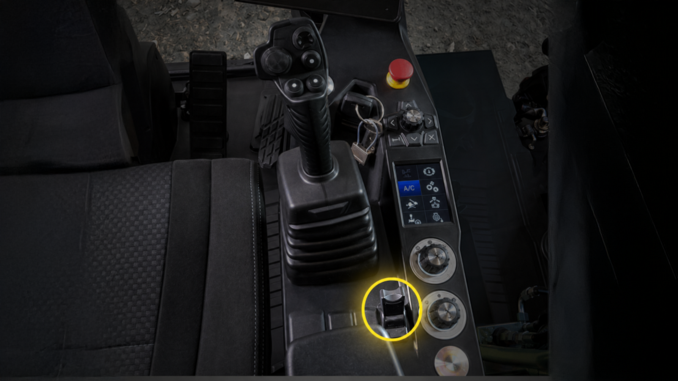

Kompakter Joystick für die ergonomische Fingerbedienung

Der kompakte Linear Joystick liefert präzise Performance dank moderner 3D Hall Sensorik und integrierter kapazitiver Handerkennung für maximale Betriebssicherheit. Das beleuchtbare, ergonomisch ausgelegte Griffkonzept sorgt für eine schnelle, intuitive und sichere Bedienung auch unter anspruchsvollen Bedingungen. Mit optionalem SENT Signal und robuster Industrieauslegung ist er bereit für leistungsstarke, zukunftssichere Systemlösungen.

TECHNOLOGIE-HIGHLIGHTS
  • Einbaugröße/Flansch 25 x 43 mm

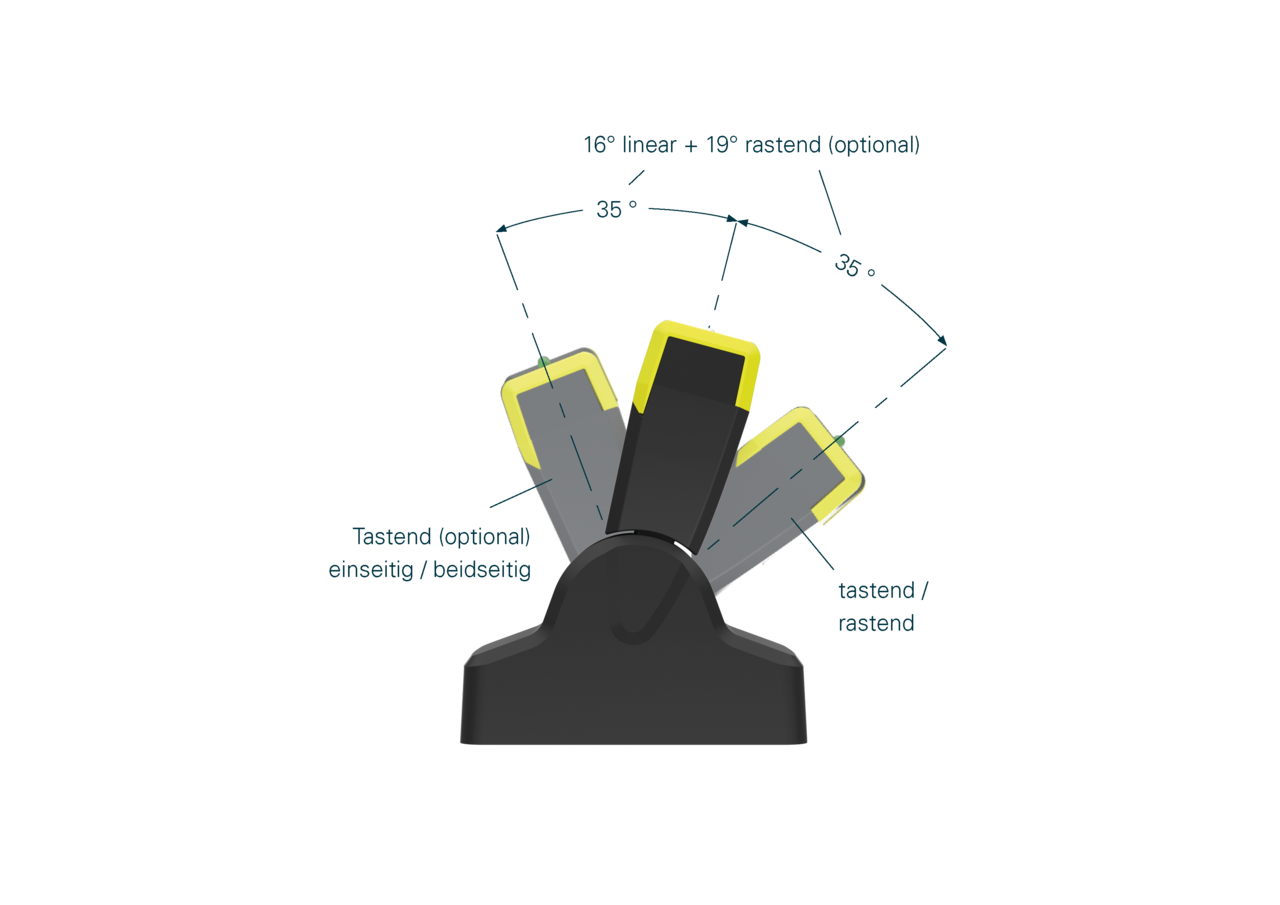

  • Auslenkung orthogonal jeweils 35°
  • Kulissen linear, tastend, rastend
  • Sensorsystem Hall-Sensorik: verschleißfrei, berührungslos
  • Schnittstellen Analog / SENT
  • Betätigungsmoment abhängig von Druckfeder, Faltenbalg, Lagerschale (Rastung/Vorzugsführung)
    0,05-0,1Nm Linearbereich
    0,1-0,2Nm Rast/Detentfunktion
  • Anschlagfestigkeit 100N
  • Lebensdauer unter Einfluss von Klima (-40 °C bis +85 °C)
    Lineare Auslenkung: 1,5 Mio Zyklen
    Rast/Detentfunktion: 1 Mio Zyklen
  • Temperaturbereich -40 °C bis +85 °C
  • IP-Schutzart IP54

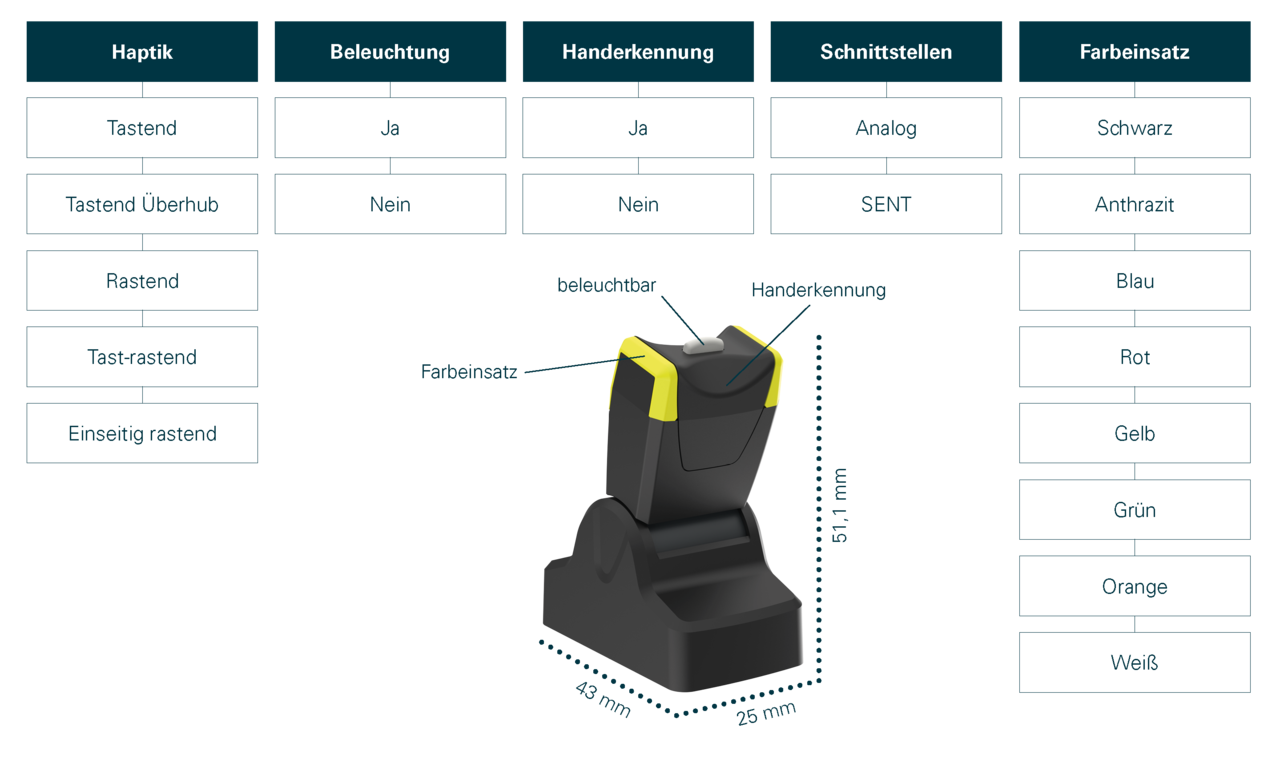

VARIATIONEN

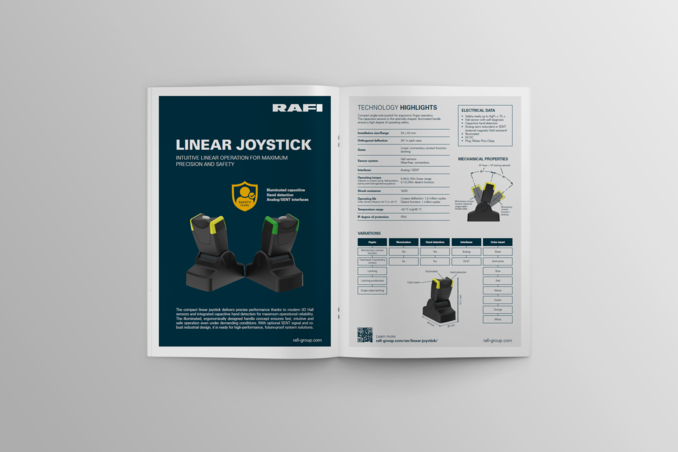

Download Onepager

Erhalten Sie alle relevanten Details und Variationen mit einem Blick in unseren Linear Joystick Onepager.

Download
Online Katalog

Alle technischen Daten und verschiedenen Varianten finden Sie in unserem Online-Katalog.

Zum eCatalog
